靓薄!高彩!高清!
精致美学设计，体积更小，外观更靓!

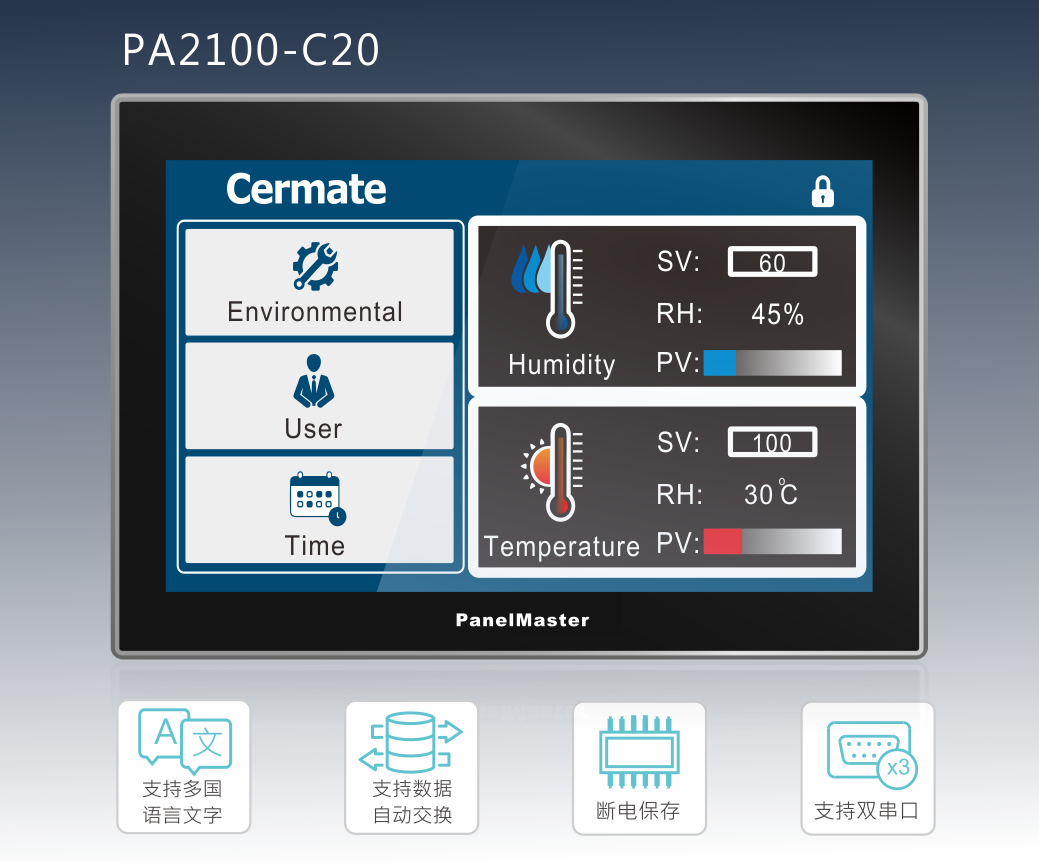

»[RTOS] 10.1" (1024×600) TFT-LCD 可程序人机接口

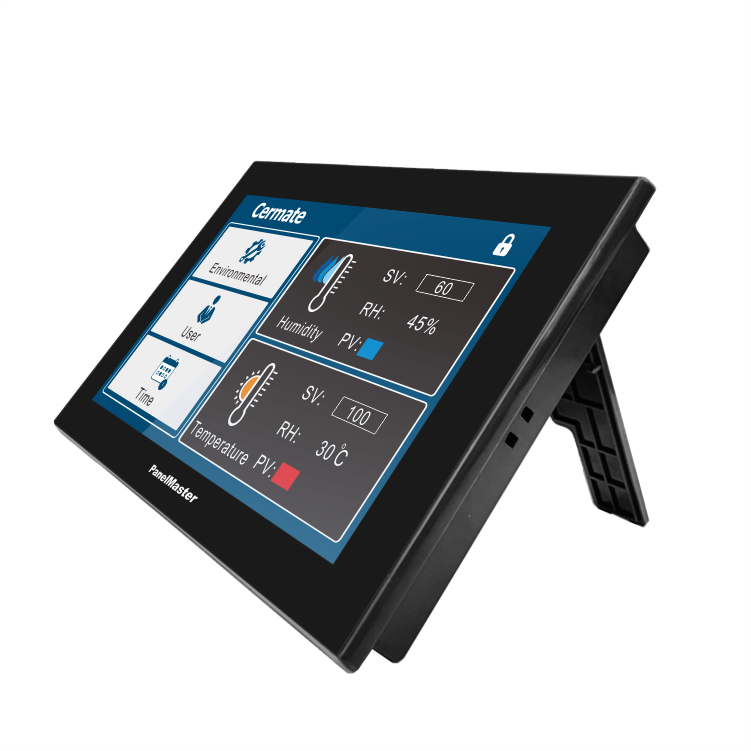

»超薄机身,全平面靓黑触控面板
»人体工学设计,流线型边框设计,前铝框定制服务
»IP65 标准防水防尘防护,适用多样操作空间与环境
»专利型固定扣件,免工具快速安装
»使用触控大师(PM Designer ) 编辑软件
»触控大师支持透过串行端口／USB端口来下载资料
»可从触控大师进行看门狗功能设定,确保24/7的可靠运作
|
|
|
|
|
|
| 型号 | PA2100-C20 | |
| 液晶显示(LCD) | 显示屏尺寸 | 10.1寸 |
| 分辨率 | 1024 x 600 | |
| 显示屏类型 | TFT 液晶屏 | |
| 色彩数量 | 65,536 | |
| 背光寿命 (hr) | 20,000 | |
| 液晶屏亮度 | 200 cd/m2 | |
| 触摸面板 | 4线电阻式 | |
| 可视角 | 上: ∠50° / 下: ∠70° / 左: ∠70° / 右: ∠70° | |
| CPU＆内存 | 中央处理器 | RISC ARM9 32Bit |
| 电池内存 | 128KB (可选购: 1024KB) | |
| 工作内存 (OS) | 64MB | |
| 应用程序内存 (AP) | 20MB | |
| 数据存储器 (Data File) | 64MB | |
| 万年历(RTC) | 有 (一次性电池,待机时间最少3年) | |
| 画面数量 | 30页 | |
| 宏指令数量 | 100条 | |

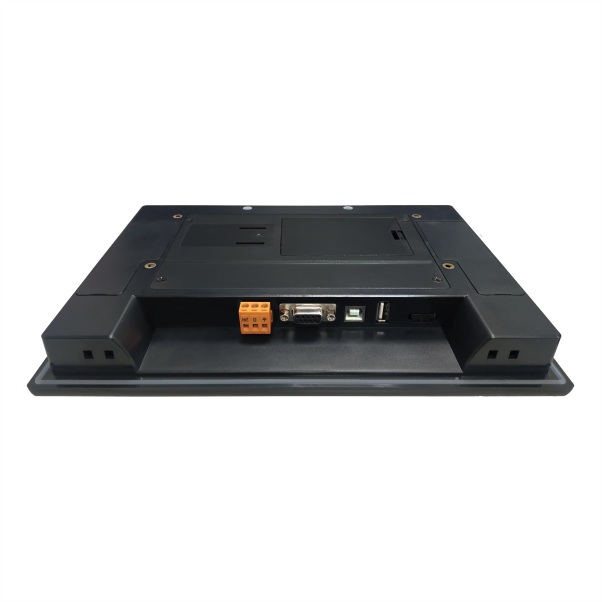

| 通讯接口 | USB主端 | 有 (USB2.0) |
| USB客端 | 有 (USB2.0) | |
| COM1 | RS232 (DB9) | |
| COM2 | RS485 (DB9) *可选购: RS422(DB9) | |
| COM3 | 无 | |
| 电源 | 输入电压 | 隔离式 24VDC±10% |
| 外接电池接口 | 有 (建议使用电池规格: CR2450 3V 600mA) | |
| 消耗功率 | 20W | |
| 环境 | 操作温度 | -10°C~50°C |
| 相对湿度 | 10%~90% | |
| 冲击测试(操作) | Half sine, 20G, 11ms duration | |
| 振动测试(操作) | Random vibration 1 Grms (5 ~ 500 Hz) | |
| EMI | FCC Part 15 Class A | |
| CE | EN61000-6-2, EN61000-6-4 | |
| 前面板防护等级 | IP65 (使用免锁螺丝Lock, 板材厚度需 ≧ 2~3mm) | |
| 冷却方式 | 自然冷却 | |
| 尺寸 / 重量 | 面板尺寸WxHxD | 267.1 x 185.1 x 26.1 (mm) |
| 开孔尺寸WxH | 252 x 170 (mm) | |
| 重量 | 838.2±10 (g) | |
| 外观 | 材质 | 工业塑料 |
| 颜色 | 深钛蓝 | |
| 软件功能 | 编辑软件 | PM Designer v2.1 |
|
