触摸屏编程软件-触控大师 PM Designer

PM Designer已经成功应用于许多领域和行业，是一款简便易用的画面编辑软件，可帮助使用者从解决方案的角度直接于屏幕之上进行程序设计和高端向量绘图。PM Designer具备多种语言版本的Windows字体、菜单、警报、数据和操作记录系统，还拥有在线/脱机仿真、数据传输助手 (DTH)、菜单编辑器和文本编辑器等功能，为用户进行程序设计时提供极大的便利。PanelMaster人机界面在运行时，得益于PM Designer画面编辑软件的良好设计，确保系统运行的稳定性，能够保持高质量的通讯连接和数据传输速率，次秒级屏幕切换，真正实现全天候无间断运转。

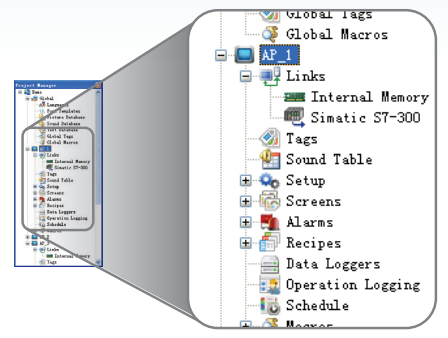

项目式结构管理可同时管理多项应用程序项目管理 • 一个项目中可包含多项应用程序 • 树状项目清单直观明了，内容齐全，便于管理 • 所有的应用程序都可进行共享或共同编辑 • 多项应用程序均允许汇入/导出，使用者可随意运用各项资源 • 项目可完整保存于独立档案中，维护起来简单快捷		软件功能丰富满足多种设备自动化需求支持建构小型SCADA系统 • 支持10种多国语言 • 4种通讯连接方式，还可增加更多RS-485和TCP/IP次连接 • 支持至7999个屏幕 • 一个启动宏/一个主宏/四个事件宏/四个时间宏，其他宏在执行时均无限制 • 16种数字警报/模拟警报/配方/数据记录器 • 1个操作记录器

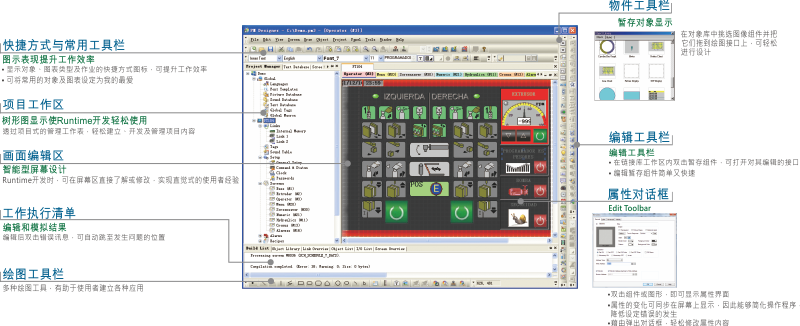

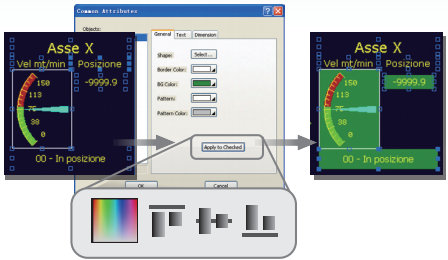

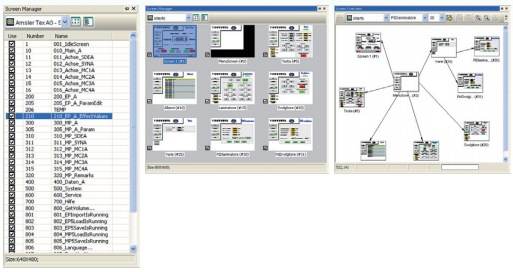

用户友好接口工具使客制化设计更加便捷高效屏幕编辑区和工具栏 • 实时的WYSIWYG使您可随时看到对象的变化状态 • 半透明的属性对话框，不会妨碍您查看屏幕上的其他讯息 • 根据对象的规格大小，可对其相应的画面和属性进行自动调整 • 可将多个对象设定为群组，同时进行移动、尺寸调整和共同属性的统一修改 • 图片可进行旋转或调整色调，以适应对象需要		画面信息管理画面管理 • 采用文本列表或缩图列表的方式，浏览画面的编号或档名 • 从列表中选择画面，进行程序的编辑、裁切、复制、删除或输出等操作 • 通过弹出式菜单建立新的画面或汇入画面 • 单击画面缩图，可突显出其他与之相连的关系 • 双击画面缩图，可打开程序编辑窗口或属性对话框

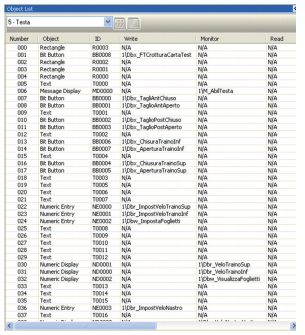

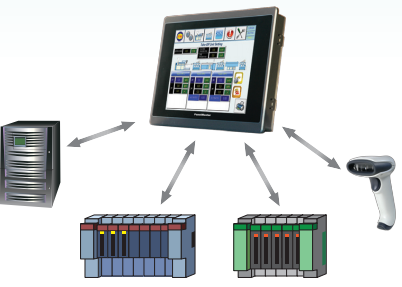

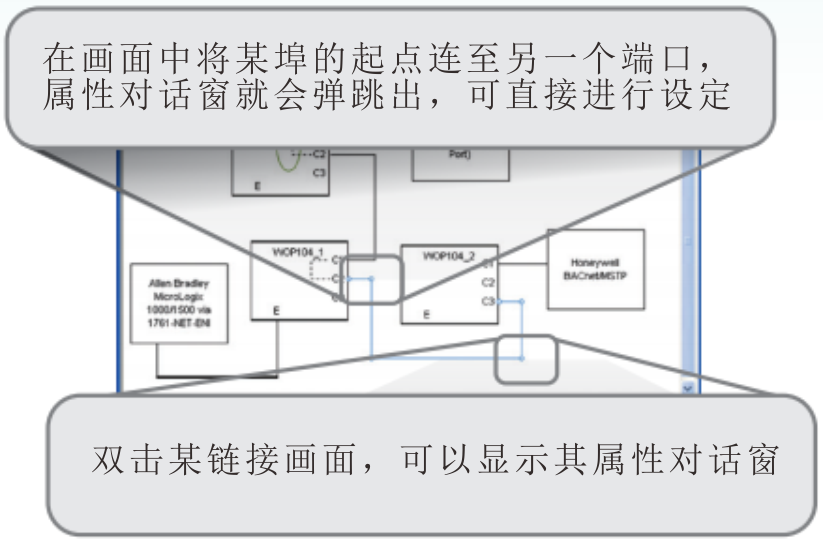

利用图标工具对通讯配置进行描述通讯连接概观 • 利用图像直观描绘出一个项目当中所有应用程序的通讯连接情况，方便您获知人机界面与设备之间、不同人机接口之间的通讯状态 • 可以对通讯连接的内容及功能进行直观描述 • 同步建立人机界面上的应用画面和实际的通讯连接，进而可以基于通讯层面对应用程序进行逐步细化		列表方式展示所有对象和I/O关联对象列表 • 将所有对象都展示在同一列表上，可显示类型、ID和与之关联的I/O。也可以在这张列表中对I/O连接直接进行编辑和修改
透过表格显示所有I/O端口功能屏幕编辑区和工具栏 •将所有的I/O端口都记录在同一列表上，双击某I/O 即可显示其属性对话窗，直接查看其连接状态或进行修改		数千种专业图片可供选择丰富的图片库 • 来自Symbol Factory的多幅工业用图片可供使用，您可在其中进行挑选，轻松建立属于您自己的图片库(.jpg/.bmp)

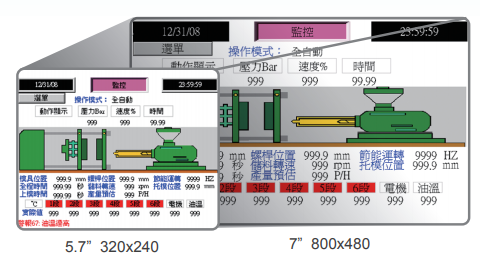

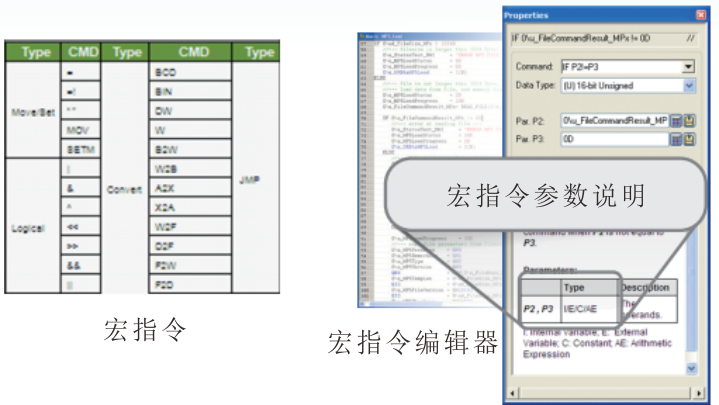

易于使用的宏编辑器和宏指令宏编辑器和宏指令 •宏编辑器和宏指令在运算和执行操作时很有帮助，可进行时序计算、条件计算、互操作、文档操作和两台连接设备间的数据交换等		快速调整以适应新的屏幕尺寸尺寸自动调整功能 • 更改屏幕分辨率时，所有的画面都可自动调整尺寸进行快速放大或缩小，以适应新的分辨率显示

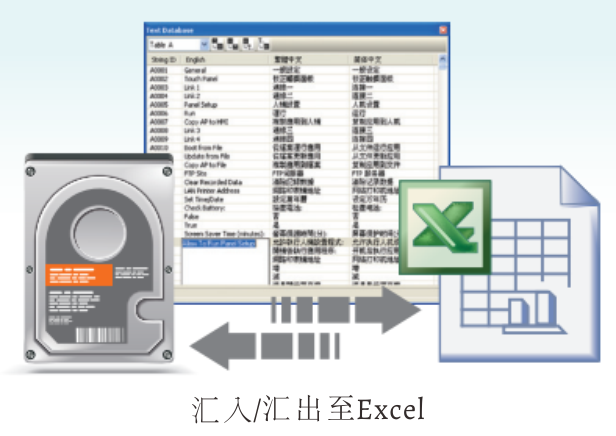

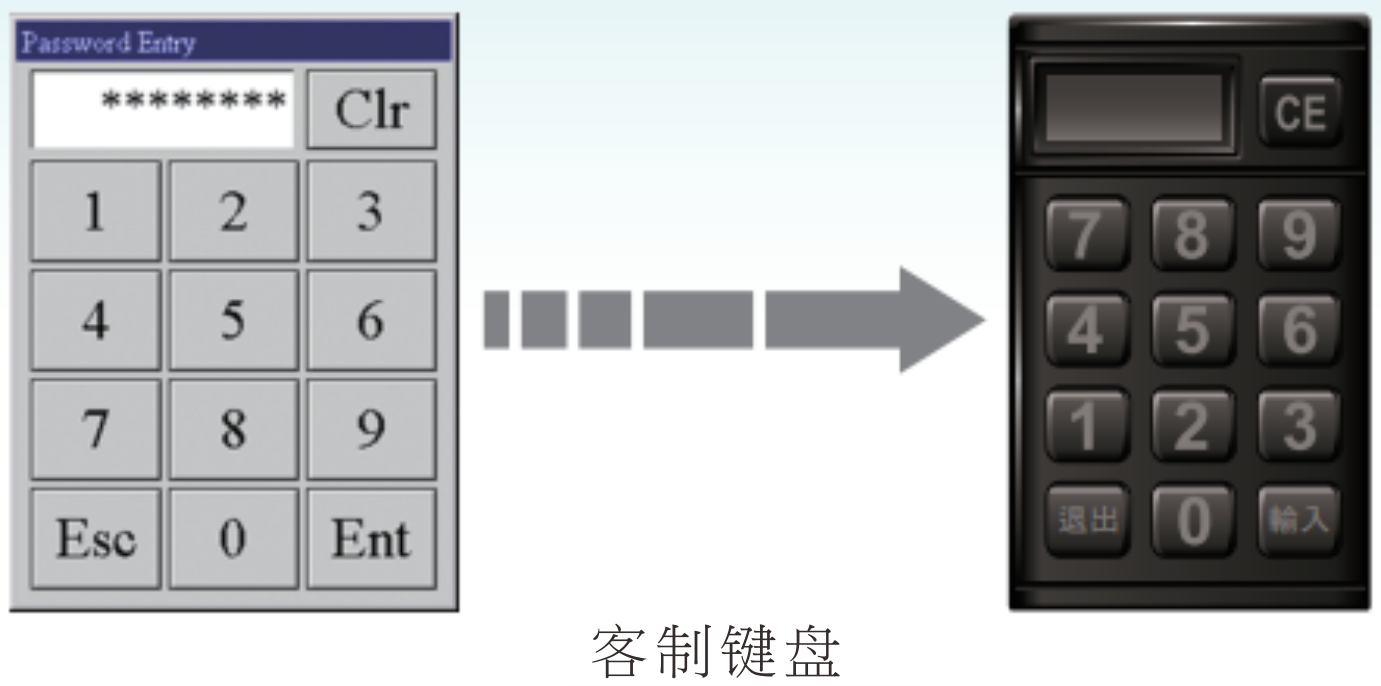

简便的多语言文件编辑文件数据库和编辑器 • 文本数据库中含有多种代码支持多语言应用，且可汇入/汇出，可使用Microsoft Excel来编辑代码并导入到应用程序当中		客制化的键盘布局和设计客制化的键盘和屏幕键盘 • 自由设计键盘样式，可专为某项应用特别设计一款专属键盘 • 采用画面固定键盘来替代弹出式键盘

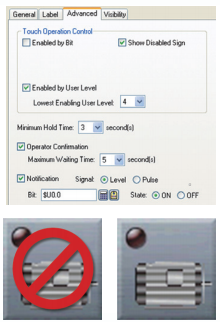

智慧财产保护强大的数据保护功能 • 您可以针对文文件、宏和密码表等文件类型，分别设置不同的密码保护 • 可预先设置禁止复制或上载某程序等操作		权限许可功能先进的权限设置 • 可进行输入权限设置：根据操作权限的不同，可将按钮、开关、数据输入组件进行允许或禁止操作的设置；或在操作权限不足时，功能将被直接隐藏 • 在进行数据输入前，需要对操作者的权限进行确认 • 设置按钮、开关来控制最短操作时间 • 进一步的数字显示功能，允许利用宏来检查数据输入

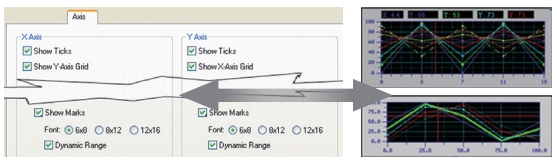

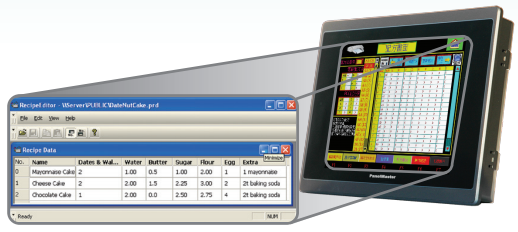

支持对复杂应用程序进行动态数据显示，如数值、等级和时间的范围变化动态的范围显示 • 支持数据的动态范围显示：根据应用程序和设备的实际运行状况，在屏幕上同步进行动态显示；信息易读且精确，方便您及时掌握程序和设备的运行状态		支持完整的配方功能配方区块 • 最多可设定16个配方群组 • PanelMaster与PLC档案中的配方可相互转移 • 使用配方编辑器，您可直接在计算机上编辑配方
历史数据记录和数据收集功能数据记录器 • 通过功能键或是宏程序，可将所需收集的数据 (最多16组资料) 保存或加载至档案中 • 历史事件列表对历史数据、历史讯息和历史趋势图进行显示，并且预先定义的事件的记录也可展示在图表中		多种警报和监控展示警报 • 最多可监控和记录16种数字警报和16种模拟警报 • 一个警报事件，可以记录最多8类数据 • 自动全局警报，可将警报信息随时显示于当前画面上

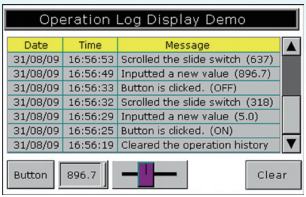

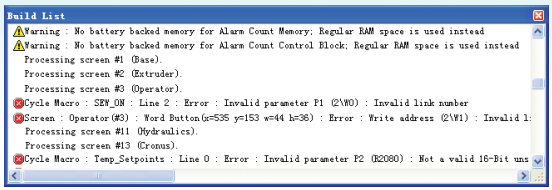

提供操作记录，有助提升工作效率及效能操作纪录 • 人机接口启动/停止时间可被记录 • 失败的通讯连接和操作流程等可被记录 • 操作记录接口可列出给操作者审核的操作过程记录		自动侦错功能智能侦错软件编辑器 • 对所有程序的设计和应用的设置进行持续检查，提示出错信息，大大提升了与设备连接的正确通讯率 • 可将宏自动译成简洁且可直接应用的代码 • 建立在PanelMaster中执行的数据运行信息

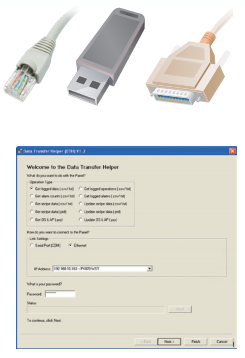

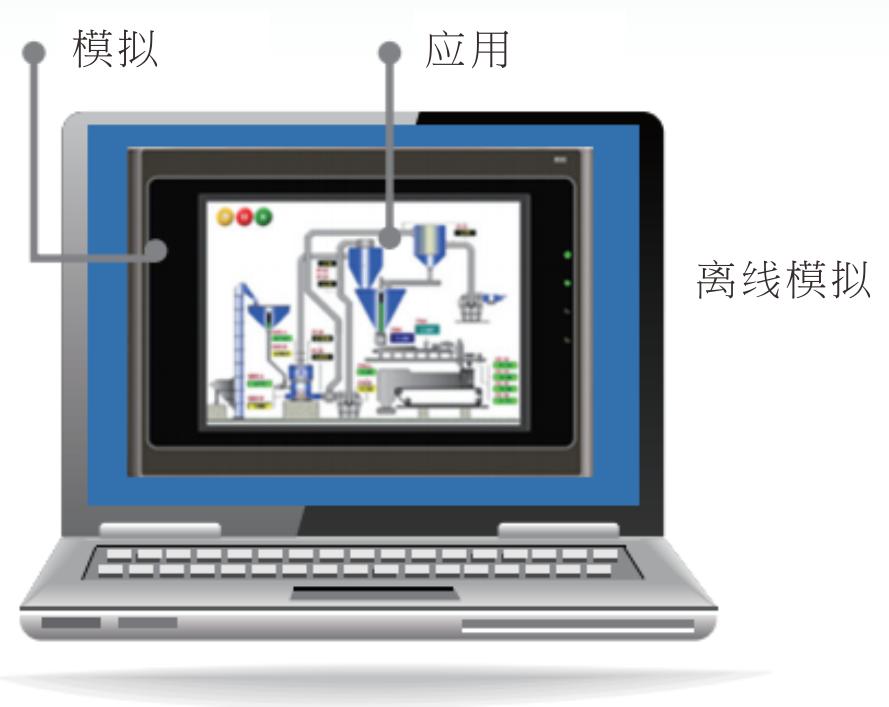

仿真运行功能，提高工作效能脱机/在线模拟 • 购买前可以利用脱机仿真功能对设计进行仿真测试 • 进行安装前，您可以利用在线仿真功能评估通讯连接效果		多种方式进行运行数据传输数据传输工具和数据传输帮手(DTH) • 利用PM Designer 或 DTH传输程序传输数据至PanelMaster，可在PanelMaster 执行时通过串行端口、以太网络或USB接口随时进行连接 (有些PanelMaster不具备USB功能) • 在没有计算机的情况下，也可利用 USB随身碟或Micro-SD卡将应用程序数据传输至HMI
