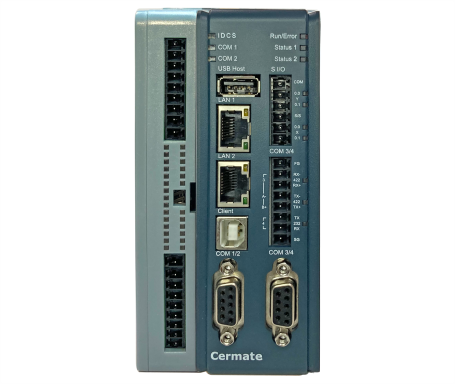

ES22-A02-B01边缘盒

智能服务、通讯运算、物联可视化
DI*6 / DO(NPN)*6 / VI/VO*3 / AI/AO*3

»支持市售主流序列埠及網路通訊協議(500+), 設備資料可即時毫秒級採集
»强大边缘设备维护能力,透过云联服务(IDCS)达成PLC远程上下载程序/设备
维护/机台管理
»优异的网关功能,多款通讯协议可上传边缘设备数据至云端IT系统
» 搭配屏通云联服务(IDCS),可实现远程监控(PC/Android平台)、报警、
推播…等对设备管控
»支持串口型PLC舊設備改造,實現資料收集、整廠設備整合
»灵活的无线通信(4G/WiFi)及数字DI/DO,仿真量AI/VI/AO/VO等，控制
模块可供选购
»支持OPC UA服务器通讯协议
»支持亚马逊AWS、微软Azure、阿里云…等主流物联网MQTT云平台
»屏通掌控APP*安装,无需额外购买硬件装置及布线费用,方便且节约成本
»同步物联人机、边缘盒的画面,直觉的图像呈现增进现场工作效率及决策速度

进行询价

规格 / 型号	ES22
程式内存:128MB	O
掉电内存	128KB
串口数	COM1:RS-232/422/485 COM2:RS-485(RS-232选购)
乙太網口	2*RJ45 (双网段)
USB 2.0(主)	O
USB 2.0(从)	O
RTC	O
Micro SD	O
A面选购	O
工作電源	隔㐫式 12~36Vdc±10%
操作温度	-10° C ~ 60° C
相对湿度	10% ~ 90%
冲击测试(操作狀态)	Half sine, 15G, 11ms duration
耐震动(操作状态)	Random vibration 1 Grms (5~500 Hz)
FCC / CE	YES / IEC61000-6-2 & IEC61000-6-4
软件需求	PM Designer v4.0.5.31 或更高版本
A02 选购规格
COM3	RS-232/422/485
COM4	RS-232
CAN Bus	---
SIO(讯号点)	Yes(2DI/2DO)
GIO(I/O点)	---
Wi-Fi	---
4G / Wi-Fi	可选购
B面扩充选购	可选购
重量(g)	271.8

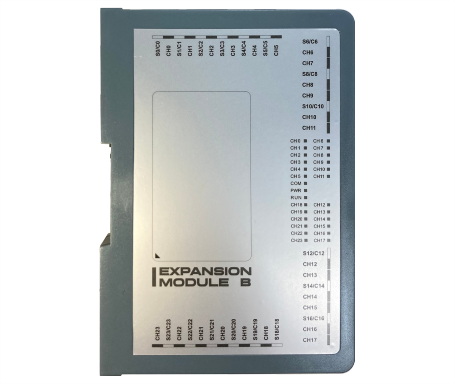

B01 扩充规格

型号	通道	I/O 类型	电器规格
类比输入	CH0	电压输入	0.0~10.0VDC
	CH1
	CH2
	CH3	电流输入	0.0~20.0mA
	CH4
	CH5
数字输入	CH6	数字输入	NPN/PNP : DC24V /5mA
	CH7
	CH8
	CH9
	CH10
	CH11
数字输出	CH12	数字输出	BJT(NPN) : DC24V / 0.7A
	CH13
	CH14
	CH15
	CH16
	CH17
类比输出	CH18	电压输出	0.0~10.0VDC
	CH19
	CH20
	CH21	电流输出	0.0~20.0mA
